La Factory l’expérience produits de Sites
Boitier FissuroThermoLogger
Sans fil LoRaWAN®
Le transmetteur FissuroThermo LoRaWAN est un boitier autonome prêt à l’emploi qui assure le conditionnement et la
transmission de signaux de mesure permettant et transforme tout type de capteur de déplacement en un capteur sans fil.
Ce produit répond aux besoins des utilisateurs désireux de superviser à distance l’évolution de fissures sur tout type
d’ouvrages d’art.
Il prend en charge jusqu’à 3 capteurs de déplacement et température, permettant ainsi une réduction significative des
coûts de mise en œuvre et de déploiement. L’alimentation du boitier avec deux piles lithium autorise un fonctionnement
en autonomie jusqu’à plusieurs années selon le paramétrage choisi.
Domaine d'applications
- Mesure de l’évolution de fissures en parois sur tunnels, ponts, viaduc, cheminée, murs, etc.
- Mesure du déplacement différentiel entre deux éléments de structure
- Mesure de déplacement en 3D

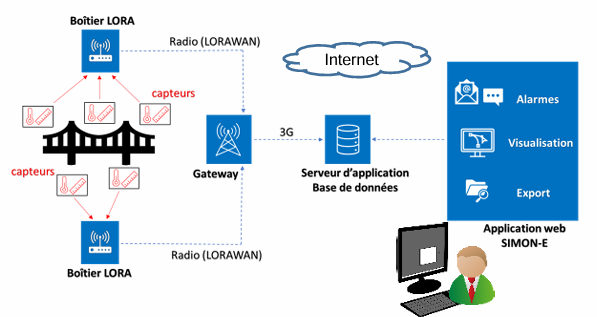

Principe de fonctionnement
- A la mise sous tension, le boitier (End Node) à envoi périodiquement ses mesures par radio en modulation LoRa à un concentrateur (Gateway)
- La Gateway transmet les messages à un serveur d’application qui permet d’historiser et de visualiser les mesures (Simon-e ou autre)
- Paramètres configurables à distance : sensibilité radio et débit (SF), période d’émission
Caractéristiques Techniques
Informations générales
- Bande fréquence : ISM 868 MHz
- Protocole LoRaWAN V1.0.2 bidirectionnel
- Cryptage des données AES128
Performances
- Puissance RF : 14 dBm (25 mW)
- Sensibilité RF : jusqu’à –140 dBm
- Portée : jusqu’à 10 km en champ libre
- Antenne externe omni ¼ onde / gain (gain 3 dBi)
Alimentation
- Tension nominale : 3,6 V
- Capacité : 5,2 Ah
- Autonomie en SF12 :
– Jusqu’à 20 ans (1 message par jour)
– Jusqu’à 14 ans (1 message par heure
Entrées analogiques
- 3 entrées potentiométrique(déplace ent) / codage 16 bits
- 3 entrées CTN (température) / codage 10 bits
Incertitude de mesure
- Déplacement : 0,01 mm
- Température : 0,5°C
Environnement
- Étanchéité : IP67
- Température utilisation : -20°C / +50°C
- Humidité : 100%HR
Mécanique
- Boitier ABS
- Masse = 280 g
- Dimensions hors antenne (Lxlxh) = 150x90x55 mm
