FISSURO-LOGGER-Radio® F10TN-R
Un capteur électronique pour l’enregistrement des ouvertures de fissures et de la température. Sa radio lui permet de collecter les données à distance pour les installations d’accès difficiles.
- Pas de câble : Transmission radio jusqu’à 300 m
- Jusqu’à 4 ans d’autonomie (1 mesure toutes les heures)
- Petite taille
- Étanchéité / solidité
- 00 Facilité de mise en œuvre
- Différents types de capteurs peuvent être intégrés au boîtier
- Idéal pour les zones difficiles d’accès

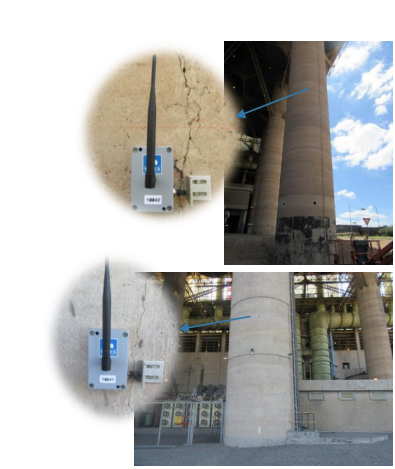

Le FISSURO-LOGGER® est un capteur électronique enregistreur autonome (pas de câble), destiné à la surveillance simultanée des variations d’ouverture d’une fissure (ou du déplacement relatif entre deux parties d’ouvrage) et de la température ambiante.
La grande résolution du capteur, son enregistreur en continu, son autonomie avec son alimentation sur pile lithium, font du FISSURO-LOGGER-radio® un instrument complet, facile à mettre en œuvre et
capable de résoudre de nombreux problèmes typiques de surveillance sur tous types d’ouvrages.
Le boîtier comprend un capteur de déplacement de type résistif, un capteur de température, un circuit électronique de conditionnement, une mémoire Flash de stockage des données pilotée par un microcontrôleur et un module radio pour l’interrogation à distance.
Lorsque le FISSURO-LOGGER-radio® est programmé, il mesure
et enregistre les valeurs dans sa mémoire de façon totalement autonome jusqu’à 32000 enregistrements. L’utilisateur peut aller collecter les données stockées dans la mémoire à partir d’un ordinateur portable et d’une clé USB-radio.
L’utilisateur paramètre la période d’acquisition des mesures de déplacement et de température à travers la radio.
Tout boîtier est vendu avec une contreplaque pour sa fixation et une équerre pour suivre l’ouverture de fissure. Le rapatriement et l’analyse des données se font avec le logiciel WinFTlog-R.
Exemples d’applications
- Mesures des déplacements des appareils d’appui 3D sur les ponts,
- Mesures des ouvertures de fissures, des déplacements entre deux parties d’ouvrage,
- Mesures des effondrements de cavernes,
- Mesures discrètes sur monuments historiques,
Caractéristiques techniques
Transmission radio
- Sur la fréquence ISM : 868 MHz
- Portée du signal : jusqu’à 300 m en champ libre (100 mètres en habitation)
- Antenne ½ onde souple fournie
Capteur de déplacement
- Capteur résistif avec rappel de la tige par ressort intégré
- Étendue de mesure standard : ± 5 mm
- Différentes courses possibles : 25mm, 50mm, 100mm, 150mm, 200mm
- Résolution : 0,001mm
- Précision : ± 0,01mm sur toute la plage
- Étanchéité : IP 66 (+/-5mm et +/- 12.5mm et IP67 pour 50,100,150,200 mm)
Sonde de température
- Gamme de températures : -25°C +85°C
- Résolution : 0.1 °C Précision : +/- 0,3 °C
Unité de mesure et mémoire
- Conversion A/N : 16 bits
- Stockage : Flash
- Capacité : 32256 enregistrement
- Période d’acquisition configurable : 1s à 4h
- Durée d’acquisition : 8h à 4 ans
- Alimentation : pile lithium AA 3,6V
- Autonomie : supérieure à 1 an (4 ans avec 1
mesure de déplacement et de température
toutes les heures)
Boitier
- Boitier aluminium
- Poids : 300g
- Etanchéité : IP66
- Dimensions : L 64 X L98 X H36 mm
- Températures de stockage : 0°C à + 60°C
- Température d’utilisation : -25°C à +85°C
Accessoires
- Contreplaque pour fixation boîter
- Equerre
- Logiciel : WinFTLog-R
- Clé USB-Radio
